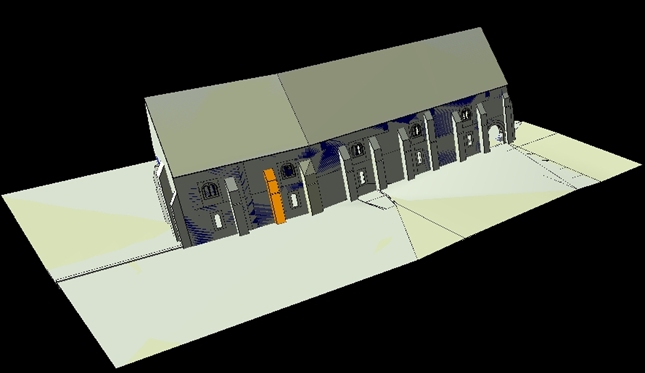

Présentation de l'interface de spatialisation de matrices de justifieurs le cadre de la conférence CAA2023 - Computer applications and quantitative methods in archaeology International Conference, Amsterdam, The Netherlands. du 6 au 10 avril 2023.

Visual encoding of a 3D virtual reconstruction’s scientific justification: feedback from a proof-of-concept research

Interface 3D dans lequel sont associés visuellement une évaluation de plausibilité sous la forme de « matrice de justifieurs » aux éléments composant les restitutions 3D de l’ancienne hôtellerie de l’abbaye de Marmoutier. Le formalisme de « matrice de justifieurs » est une proposition de G.Simon (CITERES-LAT) et les restitutions 3D sont reprises à partir du travail du LAT. Quatre « restitutions » (phases synchroniques) concernées, deux granularités spatiales (objets individuels ou groupes). L'outil a été mis en ligne, en version bilingue, derrière un url court, pour la conférence CAA 2023.

Trois présentations dans le cadre des journées du Consortium 3D pour les SHS 2022 organisées à Nantes les 14,15 et 16 décembre.

MEMORIA, un système d'information expérimental en ligne pour décrire des protocoles de recherche présentation Iwona Dudek, Ariane Néroulidis Restitutions 3D et visualisation d'incertitudes : une interface de spatialisation de matrices de justifieurs présentation Laurent Bergerot SESAMES et son millefeuille de données hétérogènes : enjeux pratiques, enjeux éthiques présentation Jean-Yves Blaise

Le jeu d'apprentissage "quizzmaker" a été conçu comme une plateforme générique, et une première version dédiée au vocabulaire architecturale présentée pendant les ateliers de synthèse du projet de juin 2022. A la suite de ces journées de travail, organisées à la chartreuse de Villeneuve Lez Avignon (centre national des écritures du spectacle), une version du quizz "vocabulaire architectural" uniquement centrée sur l'architecture de la Chartreuse et de ses alentours a été produite et mise en ligne: les images proposées ont toutes été captées dans et autour de la chartreuse, avec l'appui de son équipe, et pour l'essentiel pendant ces ateliers.
Comme le développement original "quizzmaker", cette version est déclinée en application pour smartphone.

Outil d’annotation de pistes sonores, ayant pour premier objectif d’exploiter un des jeux de données brutes acquises dans le cadre du programme SESAMES, les « fonds d’air ». Il s’agit de pistes sonores témoignant de la nature des « sons » d'ambiance (anthropiques ou non) entendus dans chacun des sites étudiés. L’interface permet plus généralement à un utilisateur d’annoter des pistes sonores interactivement, en associant à un segment de la piste un type de son. Une grille de types est proposée, distinguant sons naturels et sons anthropiques. D’autres indicateurs « perceptifs » sont proposés pour traduire une interprétation de la distance au son, ou du mouvement de ce son. L'outil, testé pendant les ateliers de synthèse du projet, a depuis été mis en ligne.

Cette expérience consistait en un test d'écoute collectif où plusieurs séries de sons était joués (le plus souvent des paires de sons) devant l'ensemble des participants. Les pistes sonores utilisées sont des enregistrements faits in situ au cours des campagnes d'acquisition du programme SESAMES: voix de face / de dos par rapport aux autels des chapelles, pas d'une personne se dirigeant depuis l'entrée vers l'autel. Chaque participant était appelé (via une appli type sondage en direct, pour smartphones) à répondre à des questions au travers desquelles sont soulignés les différences d'acoustique des édifices, et en creux le caractère souvent inconscient de la perception d'un lieu par le son qu'il nous renvoie. Le questionnaire reste en ligne et ouvert.

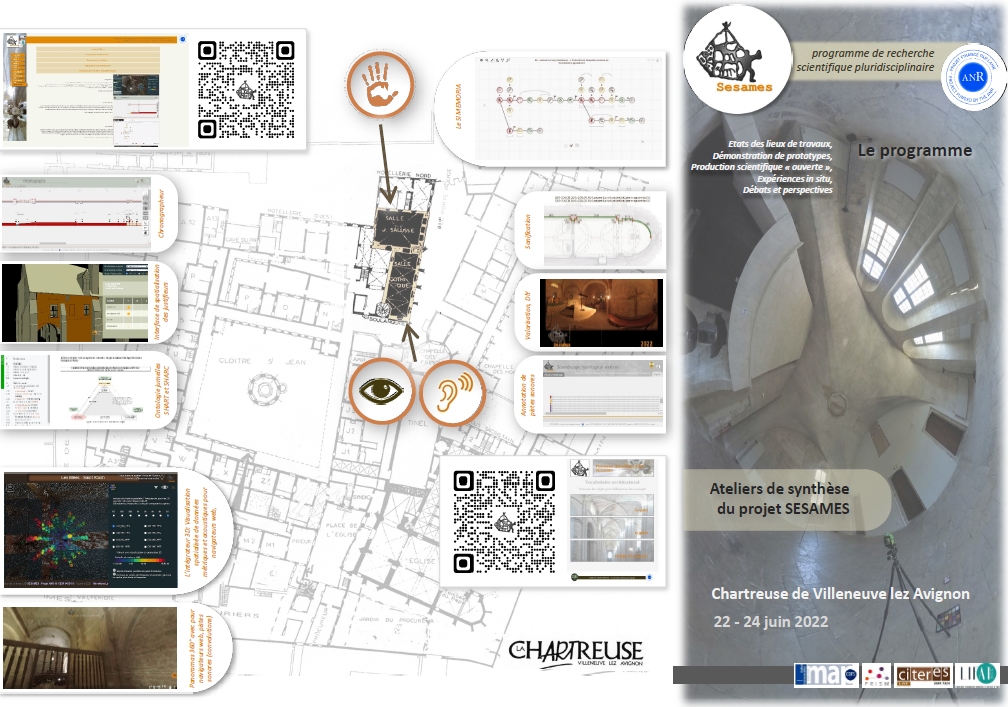

Ces journées "ateliers" ont permis à l'ensemble des quatre équipes, pour la première fois post-COVID, de se retrouver toutes ensemble pour faire le point des avancées des unes et des autres dans et autour du projet SESAMES. Ces journées ont été organisées dans un lieu emblématique de la notion de patrimoine réinvesti, vivant, la chartreuse de Villeneuve Lez Avignon (centre national des écritures du spectacle), avec qui le MAP avait il y a plus de dix ans monté différente programmes de recherche et de valorisation. Trois types de composants ont été combinés : des "état des lieux" (présentation des avancées des partenaires), des démos (chronographeur, intégrateur 3D, spatialisation des justifieurs, quizzmaker, ...)et des expériences in situ menées par les participants (et pour l'une d'entre elle avec le personnel de la chartreuse). Ces travaux ont pu bénéficier de la présence de deux "grands témoins" invités pour apporter un regard extérieur et expert sur ce qui est fait dans le cadre de SESAMES.

La plateforme "quizzmaker" a été conçue comme un "patron de jeux d'apprentissage type quizz (association image / terme)" et a été exploitée sur trois jeux de données différents. Sa première utilisation, mise en ligne en juin 2022, est un quizz autour du vocabulaire architectural, agissant comme une déclinaison ludo-pédagogique du travail mené par l’UMR MAP et le LIFAT dans le cadre du projet ANR SESAMES autour de son volet «ontologies ». Ce quizz s'appuie, tant dans les définitions de base du mode guide que comme source d'inspiration méthodologique, sur un ouvrage de référence: les principes d'analyse scientifique de J.M Pérouse de Montclos (dans leur édition présente Architecture, Description et vocabulaire méthodique). Quizzmaker se présente d'une part comme une interface web classique et d'autre part comme une application pour smatphones (android)

Pour cette expérience un même protocole de relevé a été appliqué en amont des ateliers de synthèse SESAMES (mai 2022), en condition "salle vide", puis pendant les ateliers, avec présence des participants aux ateliers SESAMES et d'une partie du personnel de la Chartreuse.
L'objectif était double:
> profiter des espaces architecturaux remarquables de la chartreuse pour y appliquer le protocole de relevé SESAMES. A l'issue de ce protocole sont produits des panoramiques avec pistes sonores, comme dans le cas du corpus chapelles rurales au coeur du projet. Les pistes sonores produites sont des convolutions, simulations de ce que donnerait tel ou tel "son" (une voix, un instrument, un clap) si il était émis dans la salle concernée. L'idée était ici de démontrer la légèreté et la reproductibilité du protocole de relevé SESAMES.



> Evaluer comment un tel protocole peut permettre d'étudier l'impact de tel ou tel "perturbateur" du son dans un espace - en l'occurence simplement des individus debout dans un espace clos.

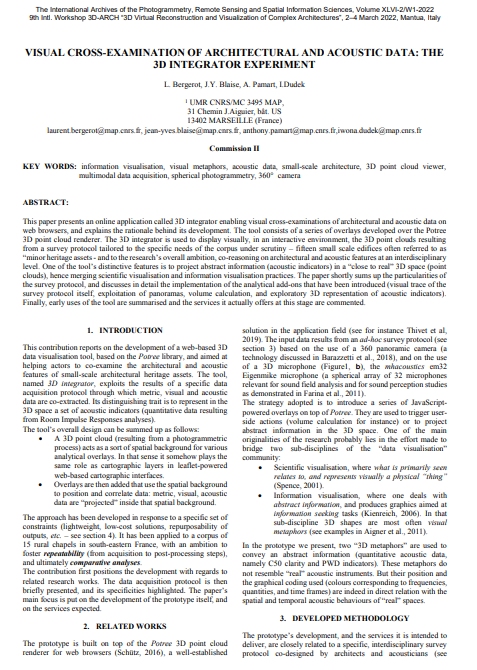

Publication et présentation d'un article scientifique centré sur l'intégrateur 3D: Visual Cross-Examination of Architectural and Acoustic Data: The 3D Integrator Experiment. Cet article positionne le développement comme intégrant non seulemen des données hétérogènes (métriques, visuelles, acoustiques, ...) mais comme croisant deux héritages méthodologiques (visualisation scientifique et visualisation d'informations) détaille les services que l'outil offre (et leur logique de développement) et se conclue sur l'utilisation qui en a été faite à ce stade au sein du projet. Cette publication a fait l'objet d'un "best paper award".
Contexte de publication: ISPRS/CIPA 3D-ARCH workshop 2022 Mantova, publié dans : The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences, Volume XLVI-2/W1-2022, 2022 | ISPRS WG II/8, pp. 81–88. Article en ligne sur HAL-SHS.

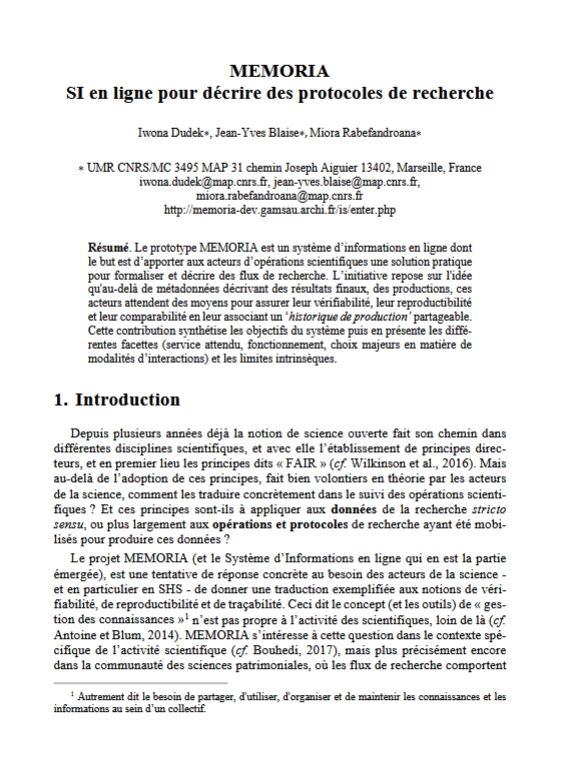

Le prototype MEMORIA est un système d’informations en ligne dont le but est d’apporter aux acteurs d’opérations scientifiques une solution pratique pour formaliser et décrire des flux de recherche. L’initiative repose sur l'idée qu'au-delà de métadonnées décrivant des résultats finaux,des productions, ces acteurs attendent des moyens pour assurer leur vérifiabilité, leur reproductibilité et leur comparabilité en leur associant un historique de production clair. La démarche adoptée s’appuie sur des interfaces visuelles facilitant le raisonnement visuel, elle s'inscrit dans le volet 3 du projet SESAMES. Ci-dessous: accès à une vidéo de démonstration du prototype MEMORIA, présentée en janvier 2022 dans le cadre de la conférence EGC 2022 (22ème édition de la conférence Extraction et Gestion de Connaissance, Blois), ainsi qu'à l'article l'accompagnant.

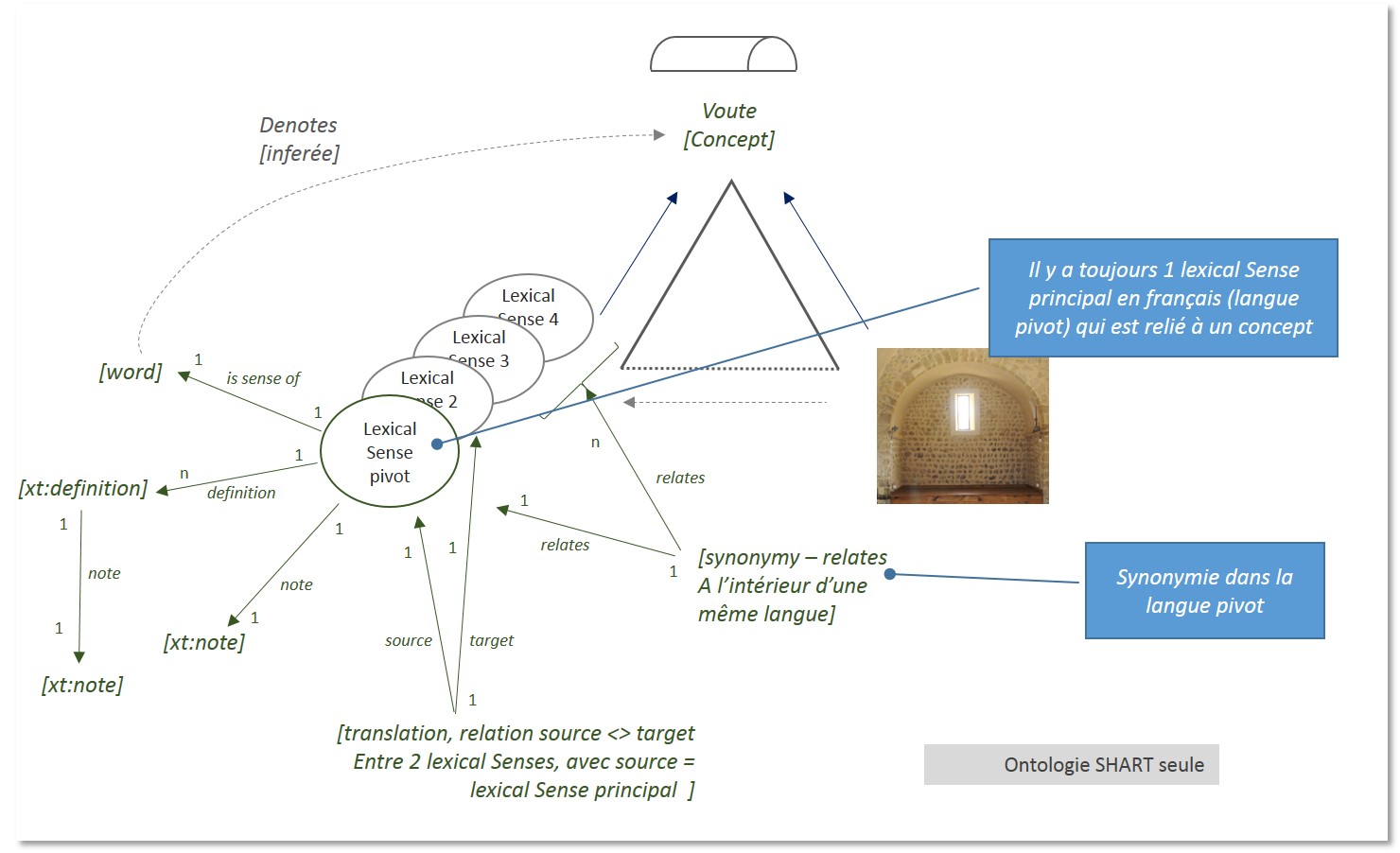

Première spécification (provisoire) de l'ontologie SHART (Semiotics-inspired ontology of Heritage ARchitecture Terms) mise en ligne.
Produit du volet ontologie du projet SESAMES, SHART et SHARC sont des ontologies exploratoires jumelles visant à faciliter l’analyse des relations à l'intérieur et entre des ensembles de termes, de faits et de concepts, dans le contexte de l'architecture patrimoniale. Elles sont conçues pour fonder sur des principes formels et partagés les efforts déployés par des analystes humains pour identifier les composants architecturaux et les règles de composition, tels qu'ils sont rencontrés dans le monde réel. SHART et SHARC fonctionnent ensemble dans une réinterprétation du triangle sémiotique, pour représenter les concepts, les termes, et les faits réels rencontrés au sein du domaine de connaissances « architecture patrimoniale ». Publication attendue en 2022, sur la TGIR Huma-Num.

Présentation/démo de l'intégrateur 3D SESAMES dans le cadre des journées du Consortium 3D pour les SHS 2021.

viz_tank est un répertoire de dispositifs de visualisationen ligne proposant une catégorisation en sept paramètres (espace, temps, architecture, documentation, terminologie, contextualisation, incertitude) de ces dispositifs.
Il inclut des dispositifs de visualisation anciens comme récents, et les présente sous la forme d'une vignette renvoyant vers une ou des images et vers un explicatif incluant le cas échéant des liens url ou des éléments de bibliographie.
Initié dans le cadre des articulations formations / recherche portées par le laboratoire MAP en amont du projet ANR SESAMES, il s'inscrit dans son volet 2 qui vise à expérimenter et évaluer des démarches de lecture comparative / lecture synthétique / mises en corrélations, dans des jeux de données fortement hétérogènes, en s'appuyant sur les legs du champ infovis .

Le "Chronographeur" est un SI en ligne permettant de construire des traductions visuelles du modèle de formalisation des évolutions du bâti "chronographes". Les chronographes s’appuient sur un modèle d’analyse des évolutions du bâti au travers duquel sont recensés et formatés des états, des transitions, et des éléments contextuels (voir partie "documents ouverts"). Ces informations sont ensuite exploitées sous la forme de dispositifs graphiques les plaçant dans une échelle de temps afin de faciliter les explicitations et/ou les différenciations entre édifices. Le développement du "Chronographeur" porte une dimension de généricité : il prend en compte des cas allant au delà du jeu de quinze édifices concernés par les étapes d'acquisition de données métriques et acoustiques.
Le "Chronographeur" propose une version en ligne, interactive, facilement réactualisable des "chronographes" présentés dans les "fiches synthétiques évolution et morphologie".

Présentation du projet SESAMES sous l’angle des interactions entre l’UMR MAP et l’UMR PRISM - Intervention orale invitée dans le cadre du Cycle de rencontres interdisciplinaires « Tout un monde en mouvement » organisé par la Mission Interdisciplinarité, Aix-Marseille Université.
Contenu Vidéo MP4 (11'32'').

Quatre journées de travail et d'échange à Tours entre MAP / CITERES-LAT / LIFAT autour des volets du projet associant ces trois partenaires.

Ces journées ont permis de faire un point approfondi sur :

Le volet ontologies.

Le développement du SI en ligne "MEMORIA" (y compris volet analyse démarré pendant l'été), et l'intégration des "activités de fouille" .

L'état d'avancement de l'"interface de spatialisation des justifieurs " dont le développement avait débuté au printemps

Le "Chronographeur" est un SI en ligne permettant de construire des traductions visuelles du modèle de formalisation des évolutions du bâti "chronographes". Une première version de l'outil est mise en test, avant intégration de modes d'accès cartographiques et par vighnettes. Le "Chronographeur" propose une version en ligne, interactive, facilement réactualisable des "chronographes" présentés dans les "fiches synthétiques évolution et morphologie".

> Accéder au modèle "chronographes" (HAL-SHS)

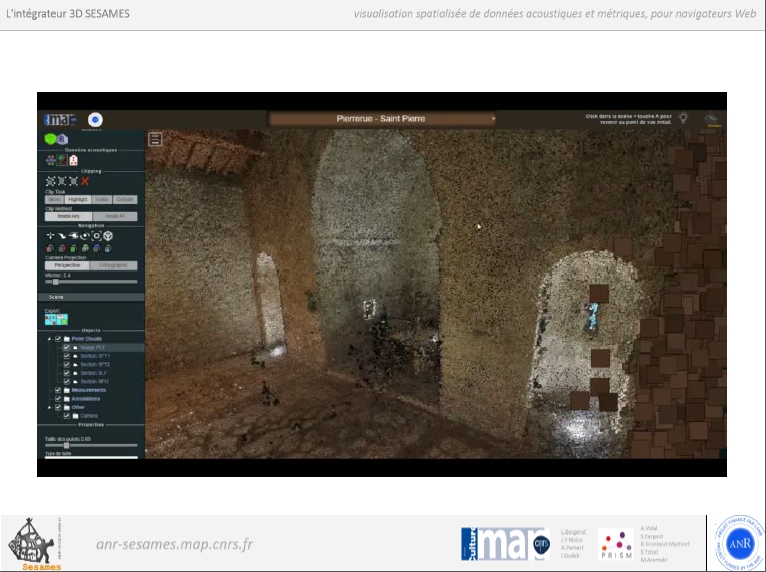

l'intégrateur 3D est un SI Web constitué d'une série de surcouches développées au-dessus du moteur de rendu de nuage de points 3D Potree, basé sur WebGL. Il permet d’exploiter les nuages de points résultant du protocole de relevé original SESAMES (photogrammétrie sphérique, mise à l’échelle sur une grille de points matérialisés par faisceaux laser horizontaux et verticaux - niveaux 3 axes, relevés au disto). Divers outils de mesure, de consultation et de visualisation ont été ajoutés aux outils natifs de Potree, répartis en quatre groupes : Protocole de relevé, Mesures sur DXF, calcul volumes, visualisation 3D de données acoustiques.
Comprend des services de spatialisation et de visualisation (au sens infovis) des données acoustiques.

Création d'un répertoire de documents qui relèvent de la volonté de mettre en partage des données et informations au-delà du seul cercle des acteurs scientifiques ou directement associés au projet..
Comprend contenus téléchargeables (fichiers PDF, publications, etc.) et contenus en ligne (panoramas, visualisations, etc.).

> Accéder à la page "documents ouverts" du projet SESAMES

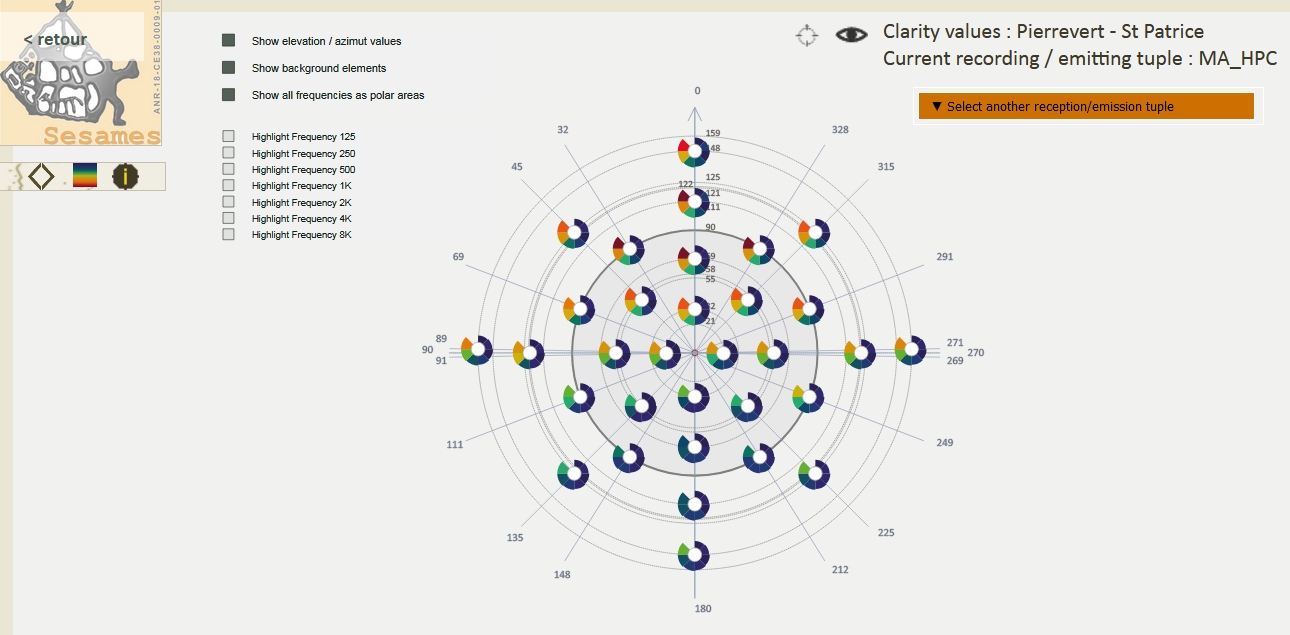

Visualisation 2D de l’indice de clarté sur les 32 capsules du micro eigenmike 32 voies de l’UMR PRISM, surnommée carte de clarté ou Allium 32. Formalisme visuel « projection 2D », sept fréquences, projection orientée par rapport au protocole de relevé SESAMES. Appliqué sur trois points d'émission et deux points de réception, pour chacune des quinze chapelles concernées par le projet.
Ce dispositif de visualisation préfigure le travail d'exploitaiton croisée données sonores / données architecturales qui sera mené dans la seconde phase du projet.

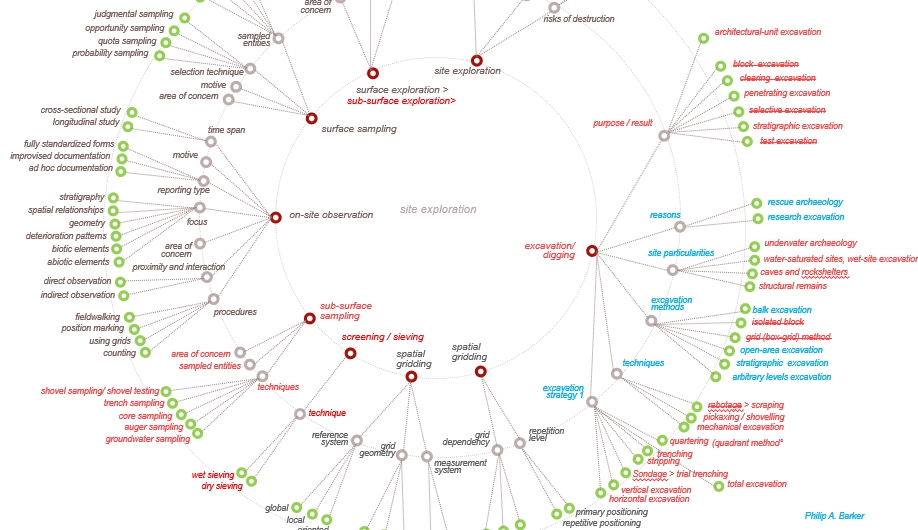

Huit lexiques constitués au cours de l'année 2020, portant sur formes, espaces et relations, comprenant définitions textuelles et ostensives, et le cas interprétation/désambiguisation dans les situations de conflits entre sources documentaires.
Ces lexiques forment la matière de base à partir de laquelle est lancé un effort de formalisation en OWL d'une "ontologie du corpus architectural (patrimonial)" dont le rôle sera .

• Outil d'aide à l'identification ("clés d’identification" pour l'analyste humain)
• Annotation à deux voix (prescriptif et observé) sur le corpus archéologique
• Détection et typage "d’erreurs" (objets déformés, distance prescriptif < > observé)
• Analyse comparative et multi-échelle du corpus "chapelles rurales" (motifs "ontologiques" par opposition aux motifs quantitatifs - dimensions, proportions, réponses sonores)

Le séminaire à mi-parcours du projet a pris la forme d'une série de visio-conférences, organisées entre le 23 novembre et le 4 décembre 2020.
Le programme consiste en deux sessions générales, consacrées à un point de situation transversal et à la programmation des étapes suivantes, encadrant une série de sessiosn thématqiues consacrées aux différentes volets du projet:

• Données spatiales, extraction, annotation, analyse
• Ontologies
• Données sonores : acquisition, exploitations
• Visualisation et sonification
• Reproductibilité, traçabilité, l'approche MEMORIA
• Inférences / passage observé>restitué

Programme :

Lancement d'une expérimentation visant à évaluer / comparer les résultats d'instrumentations alternatives du protocole de relevé (A.Pamart) :

• Caméra 360 Low-cost
• Caméra 360 Low-cost avec acquisition tétrahédrale (choix fait dans le projet SESAMES)
• Caméra 360 "pro"
• Scanner Laser

Les résultats de cette étude comparative doivent permettre de mieux évaluer les problèmes que pose la reconstruction photogrammétrique sur base de panoramique sphérique, et notamment de distinguer les facteurs liés à la qualité du dispositif photographique, de ceux liés aux limites de la projection sphérique (ou équirectangulaire), ou de ceux liés aux conditions concrètes de prose de vue (éclairage, etc.).

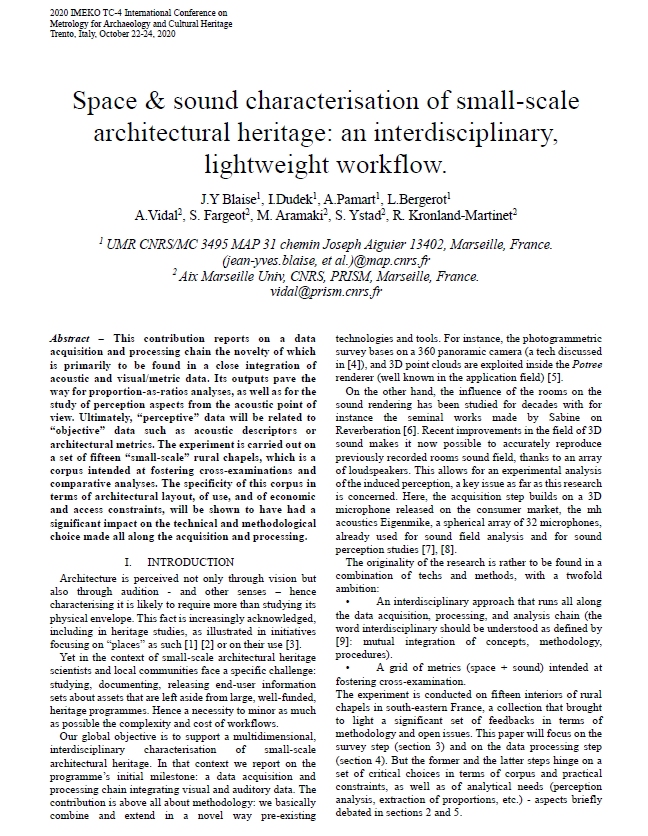

Publication et présentation d'un article scientifique centré sur une des contributions significatives du projet à ce stade: Un protocole original d’acquisition combinant acquisition de données spatiales et sonores. Ce protocle d'acquisition est ajusté à un jeu de contraintes spécifiques lié au corpus chapelles rurales (édifices isolés, relevés d’intérieurs, pas d'électricité, variabilité des dimensions - côté données acoustiques, enregistrements sonores de scénarii d’usage, et de réponses sonores). Il est aussi conçu en réponse à une exigence d'exploitation croisée des résultats, côté dimensions sonores et spatiales, en phase de traitement et post-traitement. .
Article co-écrit par les partenaires MAP et PRISM. Contexte de publication: IMEKO TC-4 International Conference on Metrology for Archaeology and Cultural Heritage, article est en ligne sur HAL-SHS.

Création et publication d’un document de compiliation des chronographes (diachrogrammes / variogrammes synthétisant les évolutions des édifices) produits sur l’ensemble des 15 édifices (collection chapelles rurales). Document PDF interactif, avec page d’entrée sous forme de carte
Création et publication d’un document de compiliation des GIP (Graphes d'Interactions Potentielles) produits sur l’ensemble des 15 édifices (collection chapelles rurales). Document PDF interactif, avec page d’entrée sous forme de carte

Chronographes :
Graphes d'Interactions Potentielles :

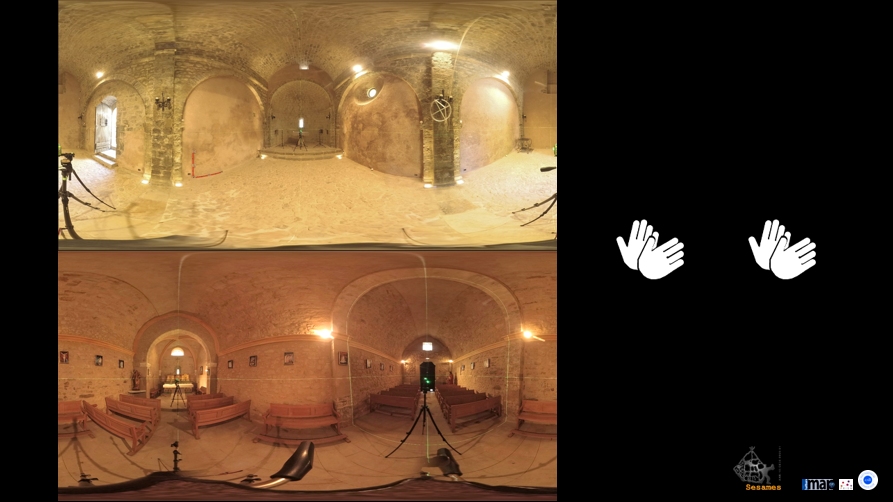

Participation à la "Fête de la science" 2020: interventions en milieu scolaire (A.Néroulidis) présentant sous une forme ludique la démarche d'investigation à l'œuvre dans le projet SESAMES (laboratoires MAP / PRISM exploitation de données sonores et visuelles issues du corpus des chapelles rurales).

Les interventions comprennent deux scénarii d'exploitation des données acquises et des traitements réalisés pendant la première année du projet:
* Quizz : son/espace (associer un son avec une chapelle).
* Hologrammes "DIY" : fabrication d'un dispositif permettant d'exploiter les maillages 3D sous la forme d'hologrammes, à partir d'un pliage et d'une tablette (L.Bergerot).

Analyse et compilation structurée des indices documentaires historiques concernant les 15 chapelles du corpus "chapelles rurales" (région PACA).
Compilation présentée sous la forme de tableaux chronologiques associant datations avec indicateur de fiabilité, indices synthétisés, bibliographie.
Document mis en ligne dans un premier temps sous la forme d'un document PDF, mais destiné à terme à alimenter la démarche "science ouverte" du projet.

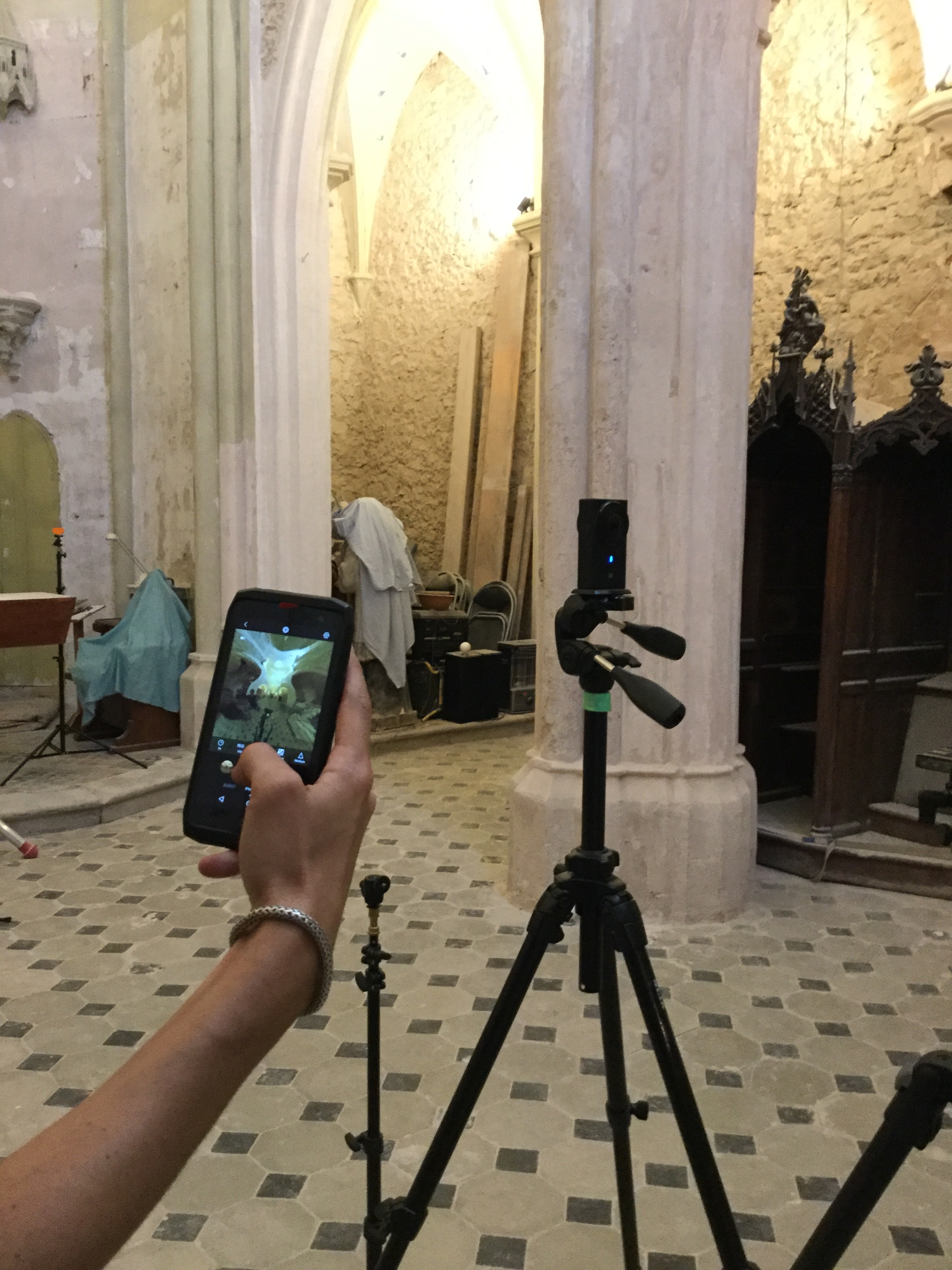

Nouvelle captation complète sur un édifice en cours de réfection, après décroutage des murs et suppression de cloisons séparant nef et narthex. Ce cas est une opportunité saisie pour, au delà de l'effort de caractérisation des édifices qu'ambitionne le projet, questionner la démarche dans une logique de suivi (avec modificication de l'objet observé), et d'ainsi s'interroger (fut-ce à partir d'un seul cas) sur la stabilité de cette "caractérisation".

Intégration d'indicateurs sonores spatialisés au viewer de nuages de points: clarté et énergie. Ces indicateurs sont associés aux points de captation dont les positions ont été relevées in situ, exploitée également sous la forme de panoramas immersifs pour lesquels à chaque point de captation correspond une série de pistes sonores propres.

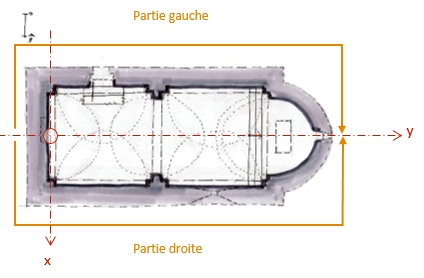

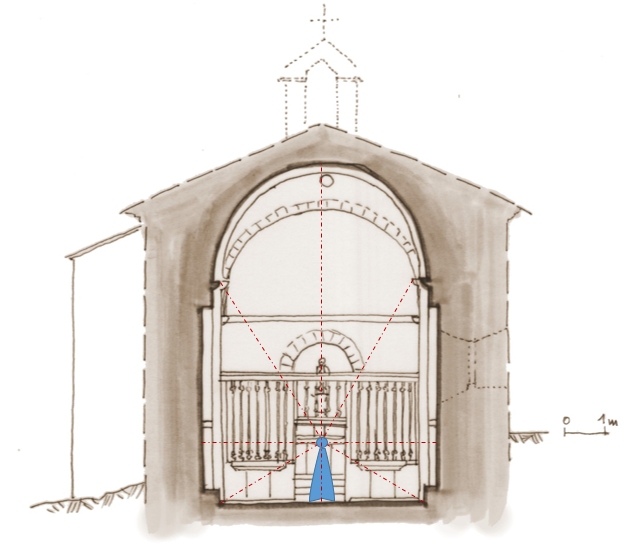

Définition de modèles de données alternatifs pour exploiter des données métriques sous la forme de signatures sonores abstraites (en anticipation de la phase "sonification" du projet. Extraction des données et premières expérimentations sur cinq des édifices étudiés (ci-dessous "équivalent" visuel).

Recherche documentaire, production et composition graphique de différents composants informatifs combinés dans une fiche synthétique exprimant les points clés de la forme et de l'évolution de l'édifice. Le travail de composition final s'appuie sur une série d'activités hétérogènes menées en amont:

• Recueil d’informations documentaires, analyse et compilation structurée des indices historiques
• Synthétisation de la chronologie d’évolution des 15 chapelles sous la forme de Graphes d'interactions potentielles (GIP), de diachrogrammes et de variogrammes
• Exploitation des photographies 360 de l’intérieur de la chapelle (panoramas)
• Exploitation des photographies 360 de l’intérieur de la chapelle (panoramas)
• Analyse des relevés métriques et de la documentation visuelle afin de produire un jeu de plans et de sections à l’échelle 1/100, jouant le rôle de schémas de principe facilitant un travail de comparaison « en première analyse » sur l’ensemble des chapelles.
• redessin du plan de situation de la chapelle

Additionnellement, une déclinaison interactive des brochures donne accès à :

• liste des sources utilisées,
• lien vers panoramas 360 avec pistes sonores,
• enregistrement de pas à l’intérieur de la chapelle.

Pour profiter du caractère interactif de la déclinaison il faut ouvrir les PDF dans AcrobatReader ou FoxitReader et non dans le navigateur web. Deux exemples sont présentés ici.

Exemples de fiches résumées (recto-verso) :
Exemples de fiches interactives (télécharger puis ouvrir) :

Extraction de larges jeux de données quantitatives (indicateurs sonores) sur la collection de cas, en anticipation de la phase visualisation. Douze indicateurs, le plus souvent associés aux différents points d'émission / de réception .

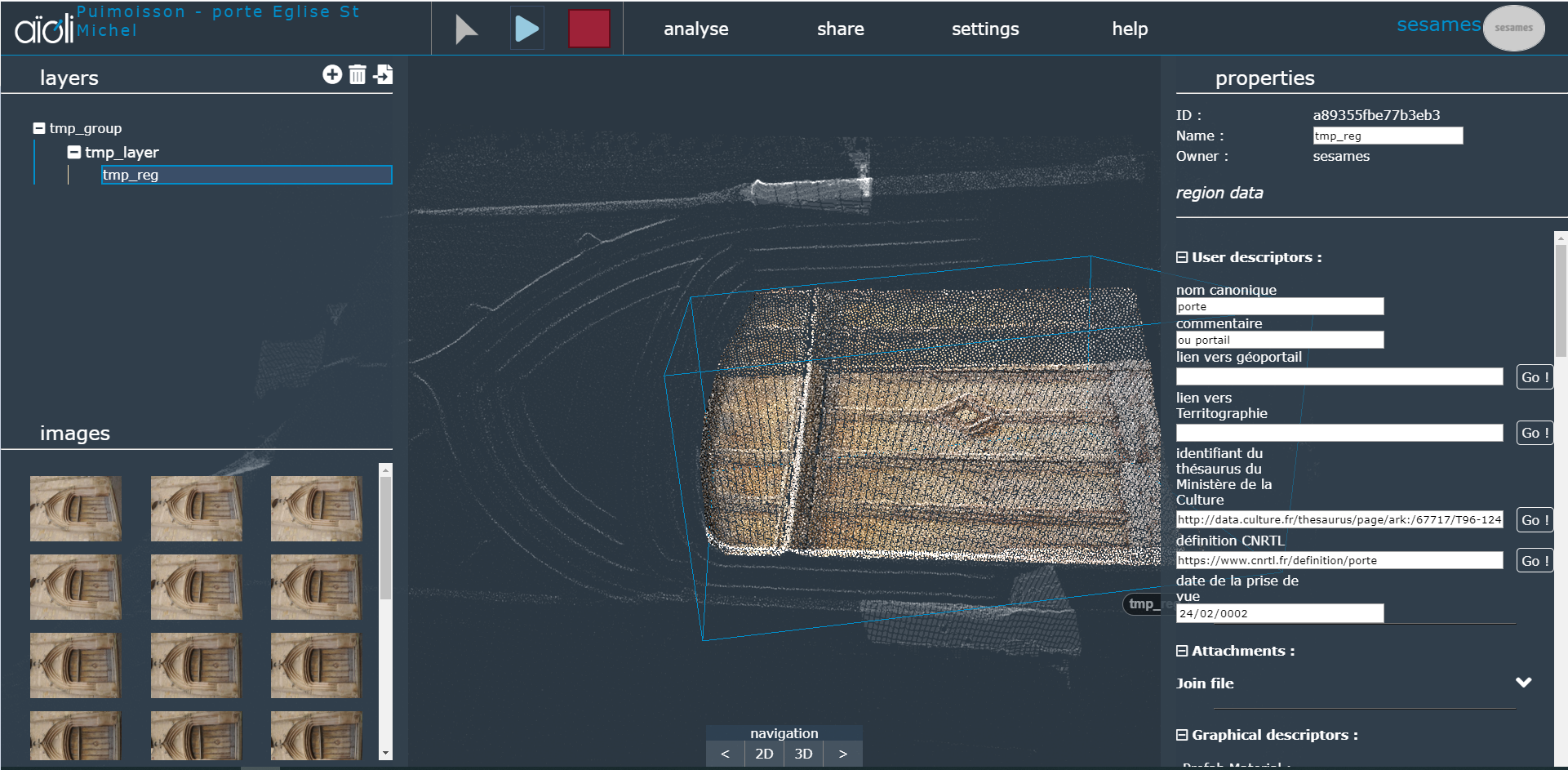

Premières expérimentations du prototype d’annotation 3D collaborative aïoli développé par le MAP sur un jeu de détails extérieurs, en anticipation d'une intégration à venir de clichés 360.

Mise en œuvre d’une procédure de génération de nuage de points à partir des données acquises sur les 15 chapelles. Le protocole SESAMES autorise une mise à l’échelle semi-automatisée du modèle photogrammétrique produit. Le résultat de cette procédure inclut les nuages de points, des grilles de position de caméras, des listes de points nommés (issus de relevés par mesure directe), des sous-nuages finalisés (contours), et potentiellement des maquettes 3D texturées.

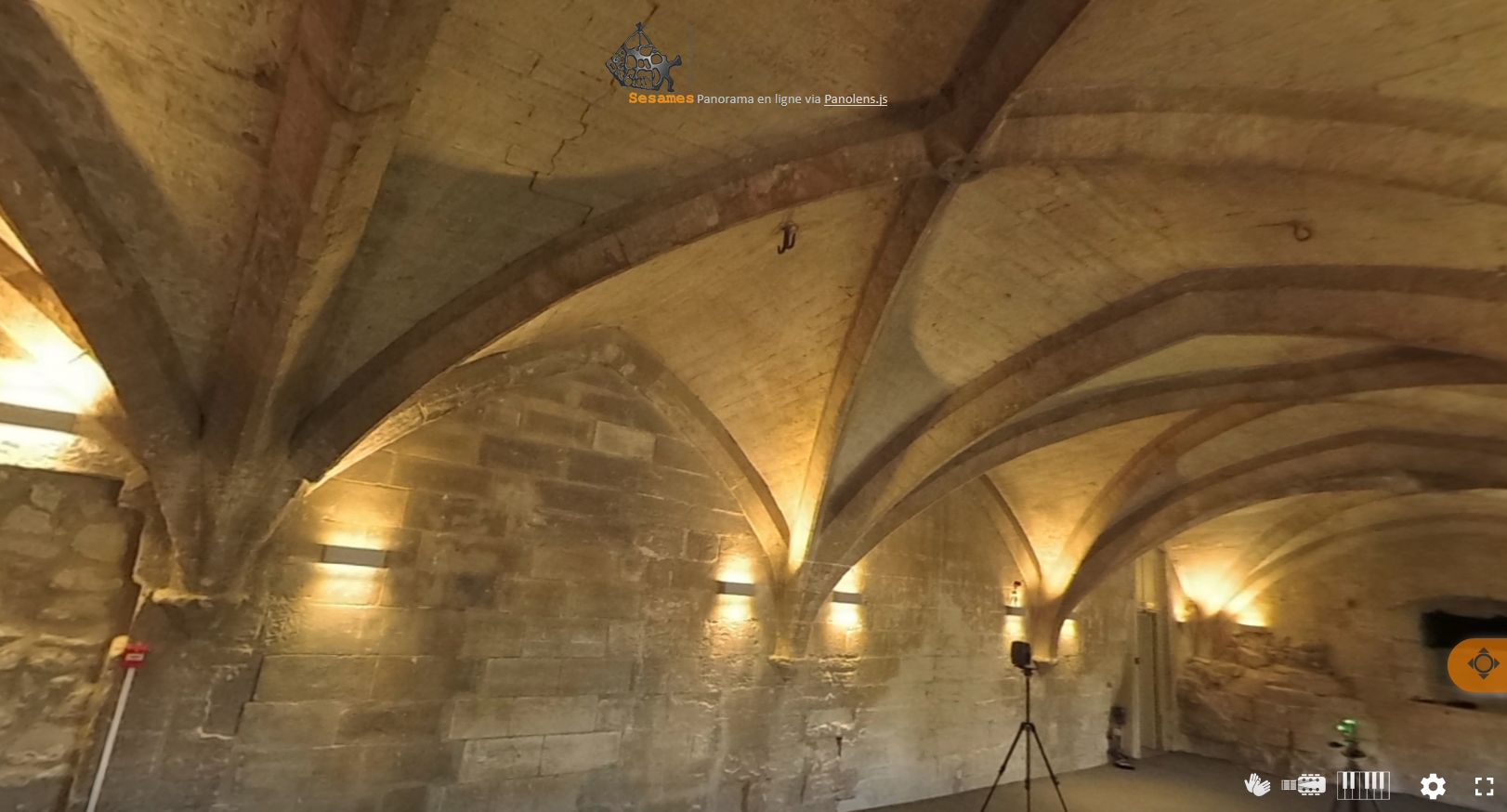

Panoramas immersifs exploitant des images equirectangulaires issues de la phase de collecte de données - construits pour 15 chapelles rurales en région PACA, étudiées en 2019 -2020. Ces panoramas exploitent la librairie js "panolens" et sont disponibles en ligne via un navigateur web classique.
Ils sont destinés aux acteurs locaux, associatifs, culturels (etc.) dans le cadre du projet SESAMES. Pour chacun des quinze édifices concernés par l'étude en cours, quatre panoramas sont accessibles, correspondant aux quatre points de captation sonore répartis dans l'édifice (sauf exception). Chaque panorama est associés à des sons spécifiques à l'édifice concerné - soit enregistrement brut soit simulation par circonvolution (enregistrement de pas à l’intérieur de chaque chapelle, simulations par circonvolution - guitare (compositeur : Agustín Barrios Mangoré, interprète : Adrien Vidal) et piano (compositeur, interprète: S. Fargeot).

Voir un exemple :

Documents interactifs (PDF) images + sons comprenant des pistes audio traduisant la réponse sonore de l'édifice et servant d’illustration de la démarche d’investigation à l’œuvre dans le projet SESAMES.
Chaque document contient une photographie de l’intérieur d’une chapelle - vue « petite planète » (photographie 360°) et donne accès à 6 pistes audio illustrant la réponse sonore de l’édifice (clap, guitare, piano, pas, voix, extérieur - pistes sonores: A. Vidal, S. Fargeot - télécharger et ouvrir avec Acrobat Reader pour accéder aux sons)

Exemples :

Mise en oeuvre du programme d'acquisition de données, dans le cadre des volets du projet associant MAP et PRISM (interrompue par les mesures de confinement liées à la pandémie Covid-19). Le protocole consolidé a pu être appliqué dans quinze édifices, choisis pour leur diversité morphologique, répartis sur trois départements .

Enregistrement de données sonores brutes temporalisé (quelques minutes toutes les heures sur 10 jours) sur un des quinze édifices de la collection chapelles rurales. L'objectif est d'analyser / de qualifier la variabilité d'un "fond d'air" au fil de l 'eau. Le matériel utilisé est un matériel low-cost dédié à l'acquisition de données environnementales.

Voir le matériel :

"Redessin interprétatif dans un jeu de panoramas immersifs en ligne" : exercice pédagogique prenant appui sur le travail mené dans le cadre du projet, mis en place à l'intérieur de "l'intensif de réalité augmenté" (Ecole d'Architecture de Marseille, module pédagogique sous la responsabilité d'I.Fasse-Calvet).

Voir quelques exemples :

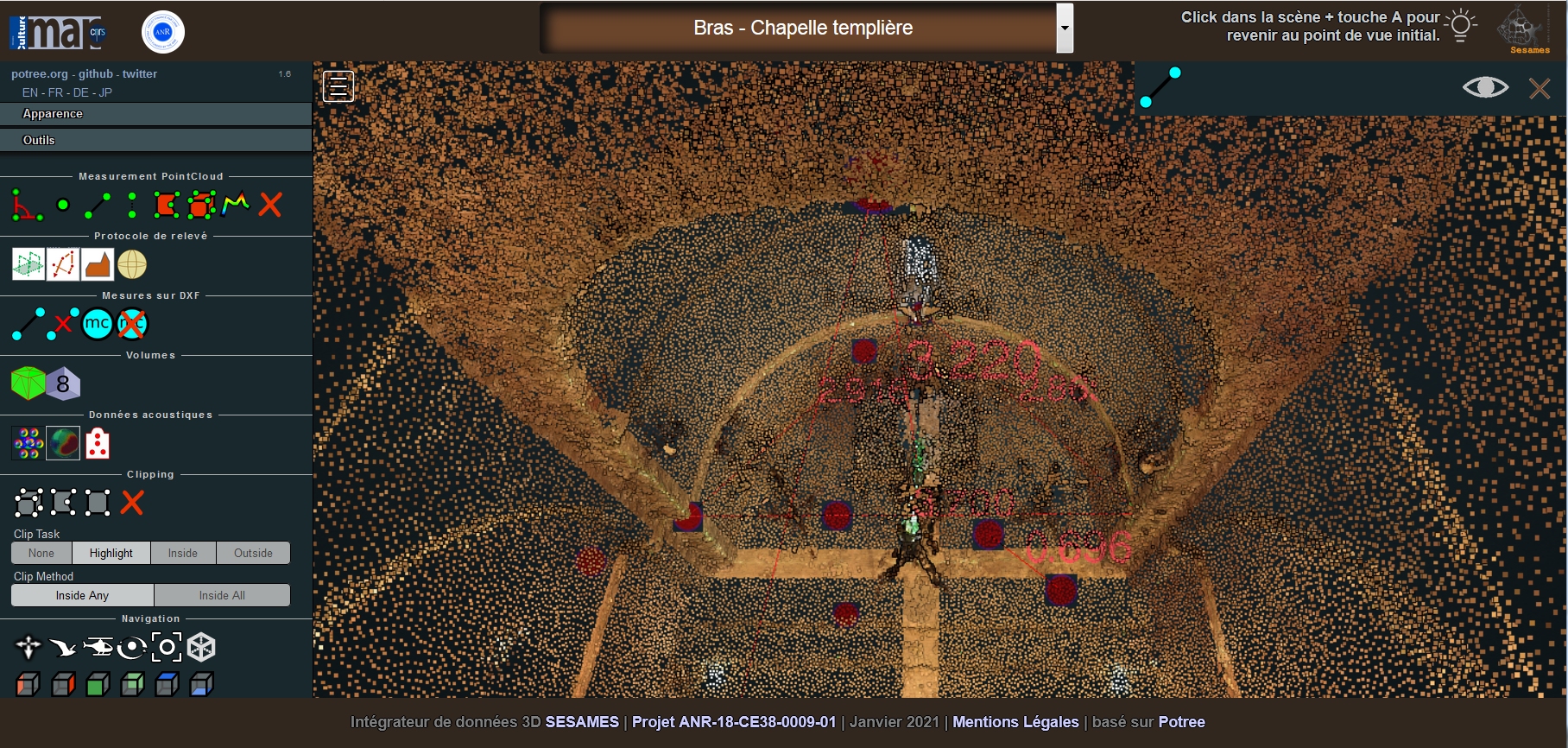

Potree est un moteur de rendu de nuages de points 3D, basé sur WebGL, utilisé dans le projet comme plateforme de rendu de nuages en ligne. Plusieurs surcouches au package de base sont développées pour aussurer des services spécifiques au porojet : localisation des caméras, renvoi vers les panoramas, extraction de données quantitatives, etc.
Au fur et à mesure de l'avancée du projet de nouveaux services sont intégrés. Ce choix technique répond à trois exigences: disponibilité inter-plateforme, solution open-source maintenue, services spécifiques au projet intégrables en surcouche.

Nouveau calendrier d'acquisition de données, dans le cadre des volets du projet associant MAP et PRISM.

Localisation pressenties :

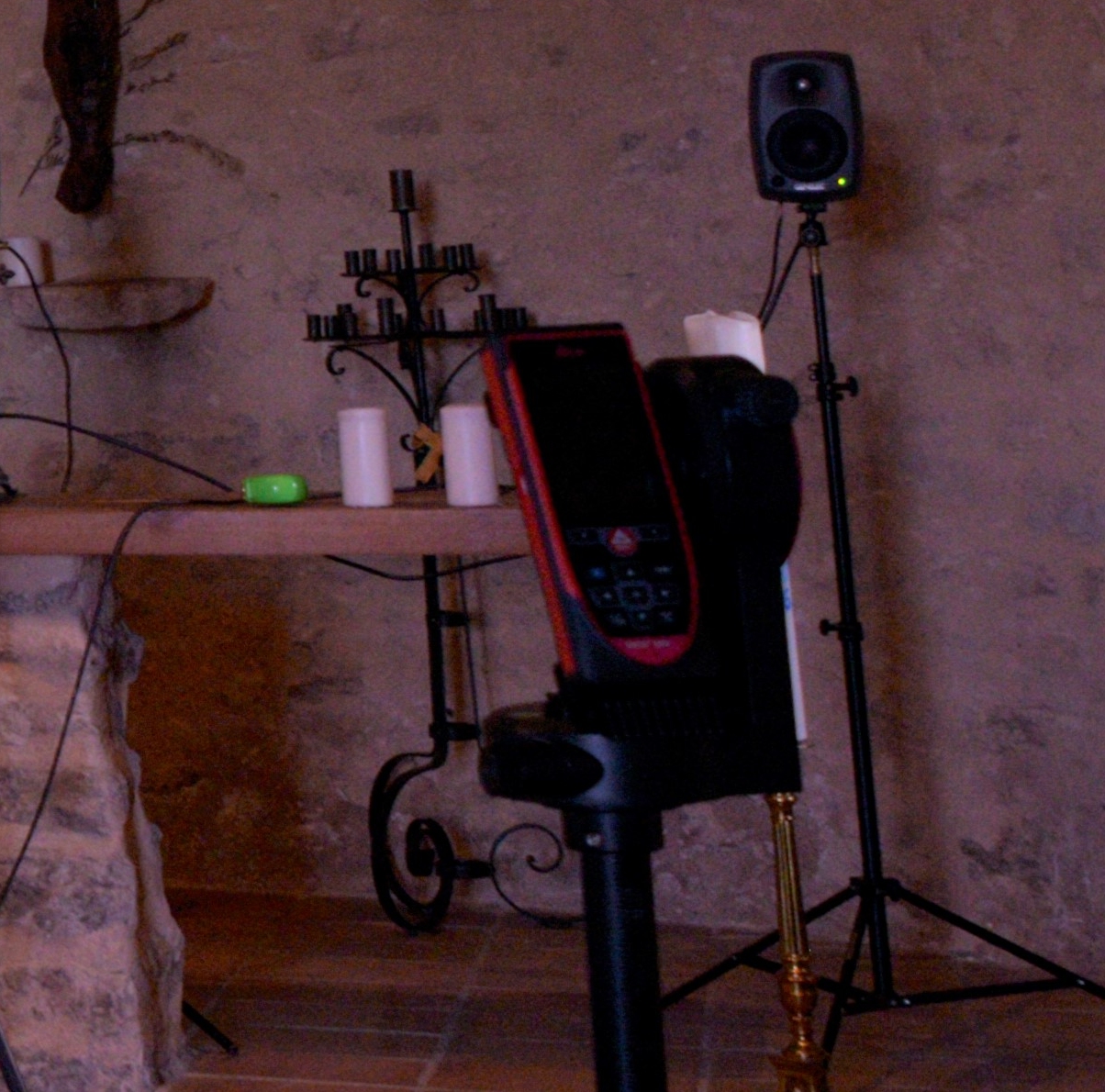

Protocole d'acquisition de données conjoint MAP / PRISM validé pour lancer la campagne d'acquisition principale.
Il combine côté données visuelles et métriques : photogrammétrie intérieure à partir de clichés 360, consolidation par une grille systématique de points significatifs sur l'édifice (Télémètre laser), localisation des points d'émission /de captation (dimension sonre: HP et micros), mesures d'appoint manuelles, couvertures photogrammétriques extérieures / de détails le cas échéant. Côté données sonore il combine 4 points d'émission et de captation, des enregistrements directs (voix, pas), des enregistrements post-traités (réponse sonore de l'édifice), des fonds d'air extérieurs et intérieurs.

Jeu de données brutes mises en page et mises en ligne, suite à la première campagne d'acquisition MAP-PRISM.

Aller au site :

Participation à l'École thématique DONIPAT « Données Interopérables pour le Patrimoine » (Consortium MASA), dans le cadre des volets du projet associant CITERES-LAT, LIFAT et MAP.

Présentation et programme :
Interventions et supports :
Présentation du projet SESAMES :

Participation à la "Nuit Européenne des Chercheur.e.s" le vendredi 27 septembre aux Dock des Suds à Marseille. Cette édition est axée autour du thème de l'enquête : Comment les chercheur.e.s. mènent-ils leur investigation ? De quelle manière se plongent-ils dans leur travail ?
Les laboratoires MAP et PRISM y animerons un stand à partir de la démarche d'investigation à l'œuvre dans le projet SESAMES (exploitant les premières captations sonores et visuelles issues du corpus des chapelles rurales). Au programme du stand "Spatialisation" : Plongez-vous dans une expérience immersive multisensorielle en réalité virtuelle et ouvrez grand les oreilles : saurez-vous retrouver les différents lieux à partir de leur empreinte acoustique ?

L'équipe met en place deux animations :
* Expérience immersive : Visualisation immersive (image 360° + son) à travers un casque de réalité virtuelle.
L'idée est de plonger le visiteur dans un lieu et son acoustique (restitution d'un son dans son environnement).
* Jeu d’associations : sons/espaces
Le visiteur devra associer un lieu avec son empreinte acoustique. Les sons pourront être écoutés via un lecteur et les lieux seront représentés par des images 360° (Little planet view) imprimées.

Présentation de l'évènement :
Quelques visuels exploités dans le jeu d’associations :
Un lieu et sa réponse sonore, guitare (télécharger et ouvrir avec Acrobat Reader pour accéder aux sons):
Un lieu et sa réponse sonore, piano (télécharger et ouvrir avec Acrobat Reader pour accéder aux sons):
Un lieu et sa réponse sonore, "clap" (télécharger et ouvrir avec Acrobat Reader pour accéder aux sons):

Premières applications du protocole d'acquisition de données, sur deux édifices faisant partie du corpus d'étude (MAP-PRISM) .

Illustration :
Time lapse :

Mise en ligne d'une brochure de présentation du projet SESAMES, centrée sur les protocoles expérimentaux liés au corpus "chapelles rurales": objectifs, phase 1 - acquisition de données, phase 2 - interprétation et exploitation, retombées attendues et contacts .

Téléchargement du document :

Développement et série de tests du protocole d'acquisition de données, en laboratoire (MAP-PRISM) .

Illustration :

Utilisation de la caméra YI 360 et de l'Oculus Rift DK2 - tutoriel en appui à la démo de "scénario de valorisation" proposée lors des ateliers de lancement

Illustration :

accès (restreint) :

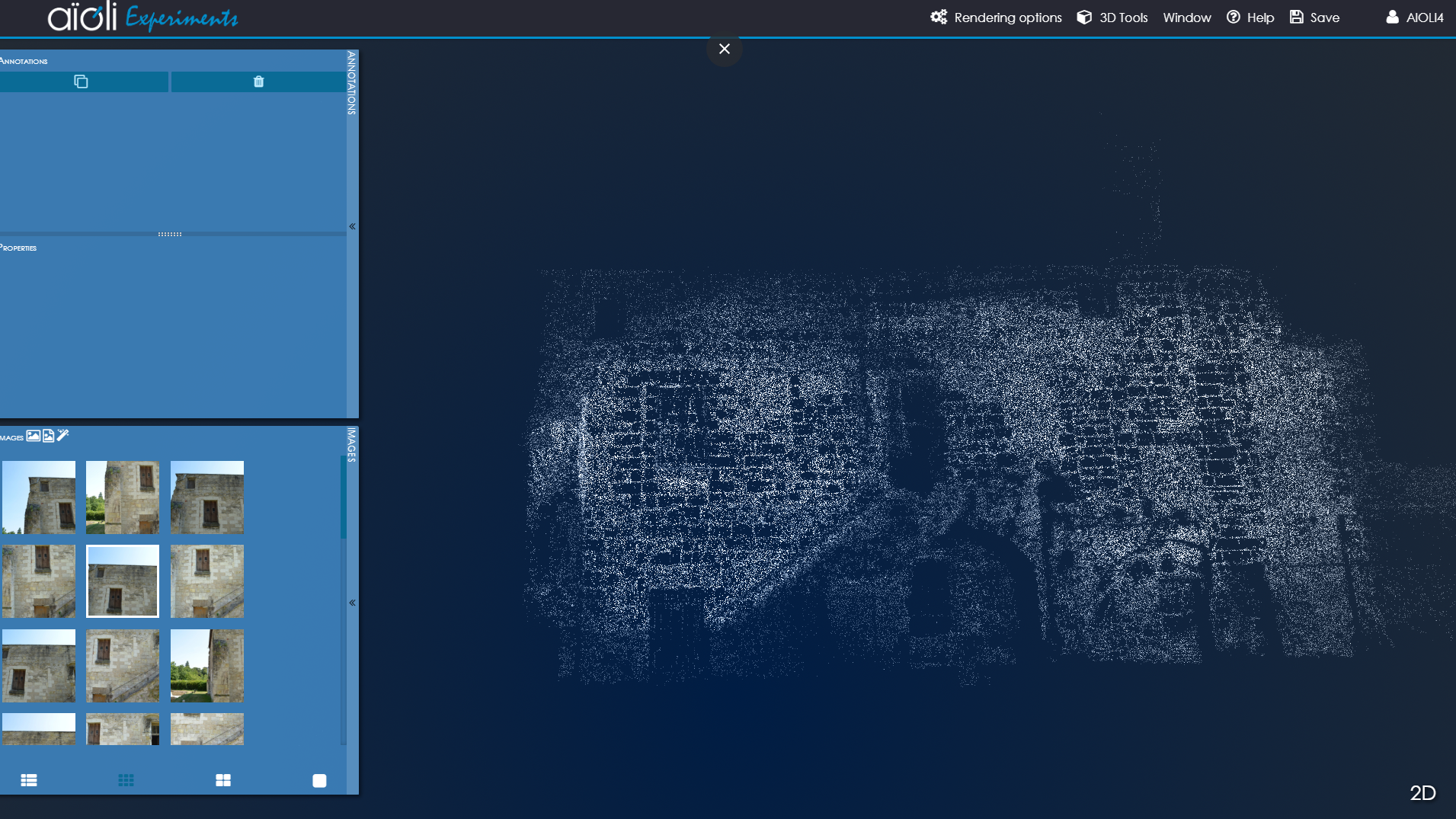

Tentative de réexploitation de relevés photogrammétriques produits par CITERES-LAT(cas de l’hôtellerie).
Ouverture d'un compte aïoli CITERES-LAT

Illustration :

Présentations dans le cadre de CAA 2019 (Check Object Integrity - 47th Computer Applications and Quantitative Methods in Archaeology) - Krakow (PL).

Documents associés :

Mise en ligne de l'espace de travail partagé ANR SESAMES.

Accès (restreint aux partenaires) :

Journées "Ateliers de lancement du projet SESAMES", 25-27 mars 2019, Marseille, en présence des 4 équipes impliquées dans le projet.

Documents associés :

Tests in situ de la caméra 360 (données visuelles). Acquisition conjointe caméra 360 + Télémètre Laser (avec fonction Point2Point). Tests en intérieur et en extérieur.
Exploitations des acquisitions: Photogrammétrie (panoramique) - 2x220° (résolution 4k) -Recouvrement 60% (déplacements + rotations). Procédure : - Mise en correspondance -Calibration et orientation -Corrélation dense Télémètre laser, relevé manuel point par point, export en DXF

Illustration :

Réunion de lancement de l'ensemble des projets de l'édition 2018 sélectionnés dans le CES38  La Révolution numérique : rapports aux savoirs et à la culture
Jeudi 6 décembre 2018

Présentation du projet :
